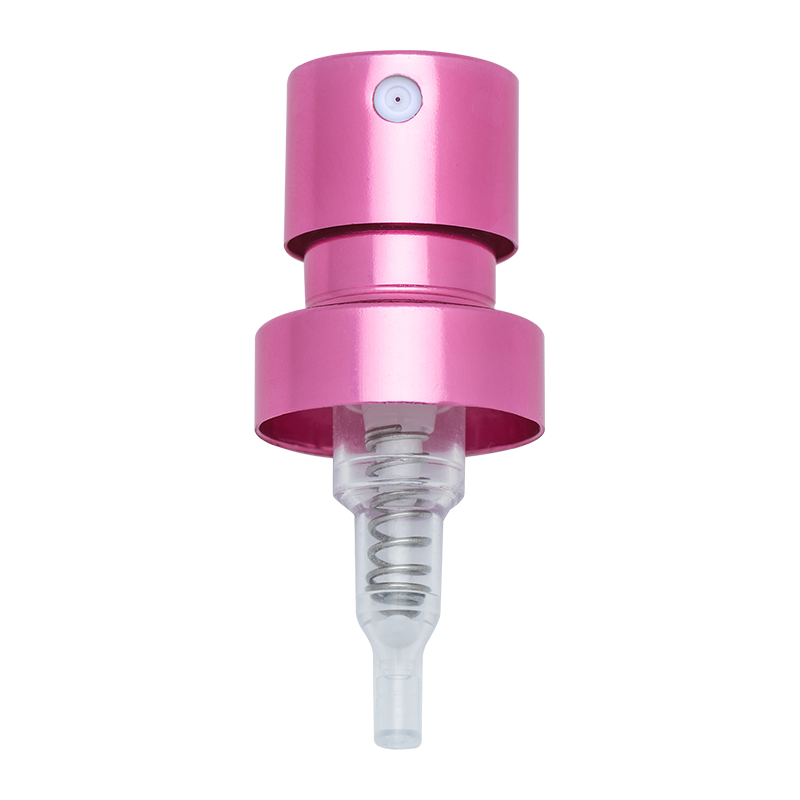

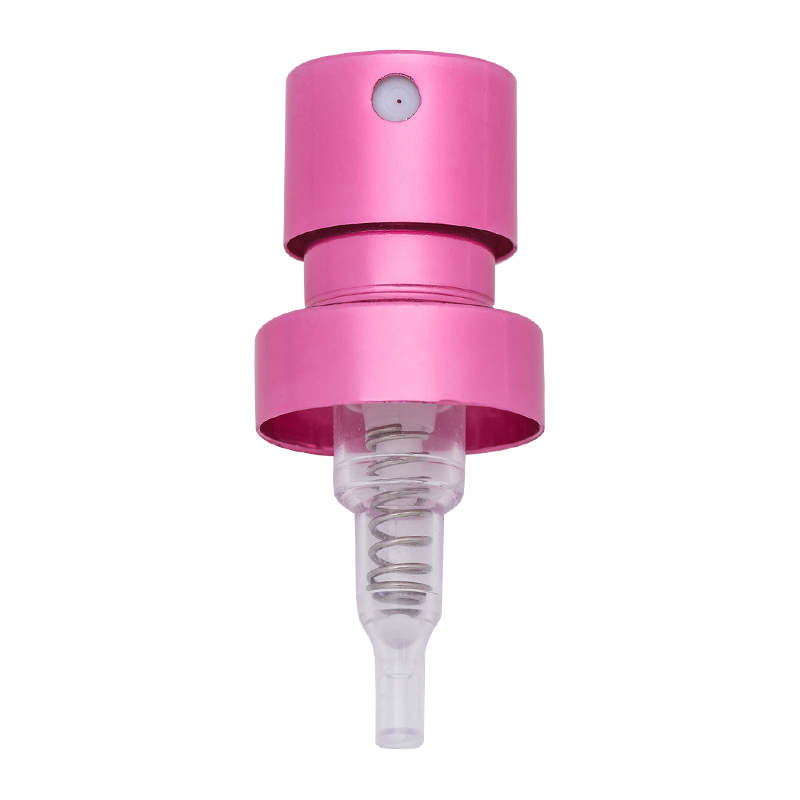

XY-PT-⊘15ABMG 15 mm Crimp parfume fin tåge pumpe sprayer kort type

Hvordan man designer forstøvningsåbningen af 15 mm crimp parfume fin tågepumpe kort dyse for at opnå den bedste effekt?

Som kernekomponenten i parfumeemballage påvirker forstøvningseffekten af ​​den 15 mm krympede parfume fine tågepumpe korte dyse direkte brugerens oplevelse af parfumebrug og produkttekstur. Som en nøgleparameter, der bestemmer forstøvningseffekten, skal forstøvningsåbningen være omfattende designet i kombination med multidimensionelle faktorer såsom væskemekanik, materialeegenskaber og brugsscenarier for at opnå den bedste effekt af "ensartet fin tåge, stabil spray og moderat duftretention".

1. Design af grundlæggende blændeparametre baseret på fluidmekanik

Essensen af forstøvning er, at når en væske passerer gennem en lille åbning under tryk, interagerer den med luftforskydningskraften på grund af den kraftige stigning i strømningshastigheden for at danne spredte dråbepartikler. For den 15 mm krympede korte dyse skal blændedesignet først opfylde kernekravet om "fin tåge" - normalt skal dråbediameteren af ​​en højkvalitets parfumedyse kontrolleres mellem 5-30μm. For groft vil føre til ujævn spray og for stærk tilbageholdelse af duft. For fin vil let fordampe hurtigt på grund af for lette dråber, hvilket forkorter duftens retentionstid.
Fra fluidmekanikkens perspektiv er åbningen og dråbediameteren positivt korreleret, men ikke lineært. Eksperimentelle data viser, at når åbningen er i intervallet 0,1-0,3 mm, kan dråbediameteren stabiliseres i det ideelle intervall på 10-20μm: når åbningen er mindre end 0,1 mm, selvom der kan dannes finere dråber, er det let at forårsage blokering på grund af overdreven overfladespænding af væsken, og kan forblive i den essentielle oliekomponent, især i perfumen. krystallisere; når åbningen er større end 0,3 mm, vil dråbediameteren overstige 30 μm, og "vandsøjle" eller "stor dråbesprøjt"-fænomen vil opstå, hvilket ødelægger den sarte følelse af sprayen. Derfor anbefales det, at forstøvningsåbningen på den 15 mm korte dyse er baseret på området 0,15-0,25 mm og derefter finjusteret efter specifikke behov.
Samtidig skal åbningens størrelsesforhold (forholdet mellem åbningslængden og diameteren) passe til pumpetrykket. Den korte dyse har en kompakt struktur, et kort pumpeslag og relativt begrænset tryk, og størrelsesforholdet er normalt styret mellem 2:1-3:1. Hvis billedformatet er for stort (såsom mere end 4:1), vil modstanden af ​​væsken, der passerer gennem åbningen, stige betydeligt, hvilket kan føre til utilstrækkelig sprøjtekraft og intermitterende tåge; hvis størrelsesforholdet er for lille (såsom mindre end 1:1), er væskestrømningshastigheden for høj, og dråberne er tilbøjelige til at "forstøve" på grund af overdreven kinetisk energi og kan ikke danne et koncentreret sprøjteområde.

2. Blændelayoutdesign, der matcher krympestrukturen

15 mm crimp-designet er kendetegnet ved hurtig forbindelse med parfumeflaskens mund gennem snap, kompakt struktur og behov for at tilpasse sig bærbare scener, så blændelayoutet skal være kompatibelt med stabiliteten og forseglingen af crimpstrukturen.
Fra strukturmekanikkens perspektiv skal åbningens position undgå krympningsspændingspunktet. Diameteren på den 15 mm korte dyse er begrænset, og spændet er normalt fordelt på kanten af ​​dysen. Åbningen bør indstilles i det centrale område, og afstanden fra spændet bør ikke være mindre end 3 mm for at undgå deformation af åbningen på grund af spændingsoverførsel under samlingen af ​​spændet, hvilket påvirker spraystabiliteten. For eksempel vil Zhangjiagang XinYe Chemical Sprayer Co., Ltd ved design af dysen i 15 mm-serien bruge spændingssimulering i formudviklingsstadiet for at sikre, at åbningspositionen er i området med den minimale strukturelle spænding, kombineret med den præcise placering af dets automatiske monteringsudstyr for at sikre ensartet åbningsstørrelse.
Derudover kræver tætningsevnen af ​​spændestrukturen, at afstanden mellem åbningen og pumpehuset kontrolleres mellem 0,01-0,03 mm. Hvis frigangen er for stor, er det let at forårsage væskelækage; hvis afstanden er for lille, kan åbningen blive klemt og deformeret på grund af monteringsfejl. Derfor skal blændens bearbejdningsnøjagtighed nå ±0,005 mm, hvilket er afhængigt af højpræcisions-aluminiumsprægning og sprøjtestøbningsprocesser. Zhangjiagang XinYe Chemical Sprayer Co., Ltd er afhængig af en komplet produktionskæde, fra aluminiumsstempling til sprøjtestøbning. Hele processtyringen kan opfylde sådanne højpræcisionsbehandlingskrav og give grundlæggende garantier for åbningens stabilitet.

3. Blændematerialer og overfladebehandling tilpasset parfumeingredienser

Parfumeingredienser er komplekse, herunder alkohol, æteriske olier, duftstoffer osv. Æteriske oliers viskositet og ætsning vil påvirke holdbarheden og forstøvningseffekten af blænden. Derfor skal materialevalg og overfladebehandling af åbningen tilpasses parfumeingredienserne.
Med hensyn til materialer er åbningen på den 15 mm korte dyse normalt lavet af rustfrit stål eller keramik. Rustfrit stål har god korrosionsbestandighed og er velegnet til parfume med mere alkohol; keramiske materialer har høj overfladeglathed, er ikke nemme at efterlade æteriske oliekomponenter, kan reducere risikoen for tilstopning og er især velegnede til avancerede parfumer, der indeholder naturlige æteriske olier. Glatheden af ​​åbningens indervæg skal være under Ra0,8μm. For høj ruhed vil forårsage turbulens i væsken i hullet, hvilket ødelægger ensartetheden af ​​forstøvningen. Aluminiumoxidoverfladebehandlingsprocessen kan forbedre overfladeglatheden og korrosionsbestandigheden af ​​materialet, hvilket giver støtte til den langsigtede stabile brug af åbningen.
For parfumer, der indeholder silikonebaserede ingredienser, skal åbningen være hydrofob (såsom belægning) for at forhindre væsken i at klæbe til hullet og danne en flydende film, hvilket resulterer i et gradvist fald i mængden af ​​spray. For ikke-alkoholholdige emulsionsprodukter skal åbningen øges passende til 0,25-0,3 mm, og glatheden af ​​den indre væg bør forbedres for at forhindre emulsionen i at tilstoppe åbningen på grund af høj viskositet.

4. Dynamisk tilpasningsdesign af blænden kombineret med brugsscenariet

Det "korte" design af den 15 mm korte dyse gør den velegnet til bærbare scenarier. Brugere kan bruge det i forskellige temperatur- og fugtighedsmiljøer, så blændedesignet skal tage højde for miljøfaktorers indvirkning på forstøvningseffekten.
Med hensyn til temperaturtilpasningsevne skal blænden reservere en margen til termisk udvidelse og sammentrækning. Når den omgivende temperatur stiger fra -5 ℃ til 40 ℃, vil metalmaterialets porestørrelse ændres med 0,001-0,003 mm på grund af termisk udvidelse og sammentrækning. Derfor skal porestørrelsen ved stuetemperatur finjusteres med 0,002 mm under design. For eksempel, når målporestørrelsen er 0,2 mm, kan den faktiske behandlingsstørrelse indstilles til 0,202 mm for at sikre, at det effektive område på 0,199-0,205 mm kan opretholdes ved ekstreme temperaturer.
Med hensyn til sprayvolumenkontrol kræver bærbare scenarier en enkelt sprayvolumen mellem 0,05-0,1 ml. For stor vil få parfumen til at blive forbrugt hurtigt, og for lille vil ikke opnå den ideelle duftbevarende effekt. Sprayvolumenet er proportionalt med kvadratet af porestørrelsen, så det skal kontrolleres præcist af porestørrelsen: enkeltsprayvolumenet af en 0,15 mm porestørrelse er omkring 0,05 ml, 0,2 mm porestørrelse er omkring 0,08 ml, og 0,25 mm porestørrelse er omkring 0,12 ml. Kombineret med behovet for bærbarhed, er 0,2 mm blænden det bedste valg for både sprayvolumen og duftretentionstid.
Derudover vil forskellen i brugertryk forårsage pumpetryksvingninger, og blændedesignet skal have en vis grad af anti-interferens. Ved at indstille en styrerille (dybde 0,05 mm, bredde 0,1 mm) ved indgangen til åbningen kan tryksvingninger bufferes for at sikre, at sprøjtevolumenets afvigelse under forskellige kræfter ikke overstiger 10 %. I formudviklingsstadiet vil matchningsforholdet mellem styrerillen og åbningen blive optimeret ved at simulere væsketilstanden under forskellige pressekræfter, og sprøjtevolumenet af hver batch af produkter vil blive kalibreret i kombination med dets automatiske detektionsudstyr for at sikre ensartethed.

5. Samarbejdsdesign af blænde og andre strukturer

Forstøvningseffekten er resultatet af den synergistiske effekt af flere komponenter, såsom åbningen og dysens indre strømningskanal, pumpelegemetrykket og ventilstrukturen. Den bedste effekt kan ikke opnås ved at stole på en enkelt blændestørrelse, og en "systemdesign"-tænkning skal dannes.
Med hensyn til at matche flowkanalen med åbningen, bør flowkanalens diameter være 5-8 gange åbningen (for eksempel når åbningen er 0,2 mm, er flowkanalens diameter 1-1,6 mm) for at sikre, at væsken danner en stabil laminær tilstand før den kommer ind i åbningen og undgå ujævn forstøvning forårsaget af turbulens. Samtidig skal hjørnerne af strømningskanalen vedtage bueovergang (radius ikke mindre end 0,5 mm) for at reducere væskens strømningsmodstand og kontrollere tryktabet inden for 5%.
Tilpasningen af ​​pumpens kropstryk og blænden skal bestemmes ved trin-for-trin test. Pumpehusets tryk for en 15 mm kort dyse er normalt mellem 0,3-0,5 MPa, og åbningen skal afbalanceres med trykket: 0,15 mm åbning er egnet til 0,3-0,4 MPa tryk, 0,2 mm åbning er egnet til 0,4-0,45 MPa tryk, og 0,5 mm apertur er egnet til 0,5 mm apertur. Misforhold mellem tryk og blænde vil føre til problemet med "for stort tryk vil få dråberne til at være for fine og lette at fordampe, mens for lavt tryk vil få dråberne til at blive for grove og lette at dryppe".

6. Verifikations- og optimeringsproces af blændedesign

For at sikre, at blændedesignet opnår den bedste effekt, skal der etableres et komplet verifikationssystem, der dækker laboratorietest og simulering af faktiske brugsscenarier.
Laboratorietests omfatter: 1. Dråbestørrelsesfordelingstest ved brug af en laserpartikelstørrelsesanalysator til at detektere fordelingsområdet for dråbediametre. Under optimale forhold bør 90% af dråbediametrene være koncentreret i området 10-20μm; 2. Sprayvinkeltest, sprøjtevinklen på en dyse af høj kvalitet skal kontrolleres til 30°-45°. For bred vil få sprayen til at sprede sig, og for smal vil resultere i et for lille dækningsområde; 3. Holdbarhedstest, efter kontinuerlig presning 1000 gange, skal åbningsstørrelsesændringen være mindre end 0,002 mm, og sprayvolumendæmpningshastigheden må ikke overstige 5 %.
Faktisk scenariesimulering skal tage højde for brugervaner, såsom at teste spraystabiliteten ved forskellige holdevinkler (0°-45°) for at sikre, at åbningsdesignet stadig kan opretholde ensartet forstøvning, når det bruges ikke-lodret. Den gratis prøve- og prøveleveringsservice leveret af Zhangjiagang XinYe Chemical Sprayer Co., Ltd kan hjælpe kunder med at verificere blændedesigneffekten i faktiske brugsscenarier og hurtigt justere formparametre baseret på feedback og realisere den effektive implementering af designplanen gennem sit uafhængige formudviklingsværksted.
